Независимо от того, находитесь вы в городе или в загородном доме, всегда существует множество мест, которые требуют защиты от солнечных лучей и атмосферных осадков.расчет навеса

Проще всего решить этот вопрос при помощи навеса. Они легки, практичны и быстро строятся. От правильности расчета элементов для навеса зависит их прочность, долговечность и безопасность.


^

Разновидности навесов

Для укрытия людей и предметов от воздействий природы зачастую строят навес из поликарбоната. Он применяется для защиты:

автомобильной стоянки;

зоны отдыха барбекю и игровых площадок;

точек мелкой торговли;

открытых бассейнов и душевых площадок;

входов в подъезды, въездных ворот, калиток.

При входе в частный дом или подъезд дома вместо навеса оборудуется козырек, но он тоже требует расчета.

Форма крыши для навеса зависит от желания. Они могут иметь следующие формы:

ровную или наклонную прямую;

одно или двухскатную;

выгнутую или вогнутую;

купольную или арочную;

пирамидальную или многогранную.

Исходя их формы крыши проводится сборка пояса из профильной трубы. Каждый пояс имеет свой тип и может быть:

сегментный;

полигональный;

трапециевидный или двускатный;

параллельный;

односкатный;

консольный;

треугольный.


^

Составление проекта навеса

Для того, чтобы правильно составить проект конструкции, необходимо учесть ряд важных факторов, без которых провести правильный расчет практически невозможно. К этим факторам можно отнести:

  1. Назначение и место предполагаемого монтажа конструкции.
  2. Габариты площади, которую навес будет закрывать.
  3. Сила ветра, которая чаще всего бывает в месте постройки каркаса.
  4. Максимальная снеговая нагрузка.
  5. Размеры и технические параметры материала, которым будет накрыт каркас навеса.
  6. Соответствие постройки общему архитектурному замыслу местности.

Эти показатели будут основой для составления чертежа и проведения расчетов.


^

Расчет навесной конструкции

Основой для проведения расчетов и дальнейшей установки конструкции должен стать чертеж. Кроме общих размеров, на чертеж необходимо нанести контуры ключевых поясов согласно выбранного типа. Пояс выбирается в зависимости на угла наклона крыши и длины всей конструкции. Самые простые навесы с маленьким углом наклона и с ровной или односкатной крышей могут быть без пояса.

Чтобы правильно провести общий расчет навеса, необходимо провести вычисление на следующие параметры:

высота конструкции, ее ширина и длина;

форма крыши;

материал и его размеры для производства каркаса и опор.

При необходимости расчета общей стоимости конструкции, необходимо рассчитать марку и количество крепежных деталей.


^

Размеры конструкции

В зависимости от места расположения фермы, ее формы и погодных условий проводится укрытие определенным материалом: металлический профиль, поликарбонат, профильный настил, асбестовые листы и др.

Каждый из материалов имеет свои стандартные размеры. Эти размеры могут служить основой при расчете общей длины конструкции, размеров между опорами. Для этого ширину и длину фермы надо сделать кратной размеру плит. Если размеры фермы рассчитывать под размеры плит, которыми она будет накрываться, то это уменьшит строительные отходы. Размер панели при расчете необходимо учитывать с учетом нагрузки, которую будет нести вся конструкция.

Характерным отличием может быть то, что в случае, когда общая длина фермы превысит 36 метров, необходимо выполнить строительный подъем.

Расчет высоты конструкции проводится исходя из того, для каких целей она изготавливается. Готовая конструкция не должна быть меньше 1.8 метра, средней высоты человека. Если конструкция монтируется под большой автомобиль (внедорожник, микроавтобус), то над крышей автомобиля должно быть вентиляционное пространство не менее 10 см.


^

Форма крыши и материал

От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.

Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.

Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

Угол наклона от 6 до 15 градусов. Самые простые односкатные навесы. Могут накрываться поликарбонатом или профильным настилом.

Для определения несущей способности крыши или допустимой нагрузки, которую она может выдержать, рекомендуется использовать онлайн калькулятор.

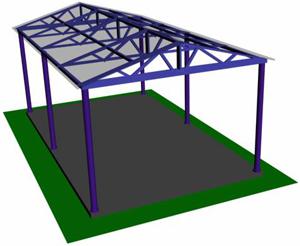

расчёт навеса из профильной трубы
^

Материал для каркаса и опор

Каркас навеса состоит из опор, прогонов и обрешетки. Размеры этих металлоконструкций напрямую зависят от общих размеров фермы. Установлены эти величины требованиями ГОСТ 23119-78 и 23118-99.

Опоры могут быть изготовлены из стальной трубы круглой, диаметром от 4 до 10 см или же сделаны из стальной трубы профилированной, размером 0.8х0.8 см. Рассчитывая шаг монтажа опор, надо учесть то, что расстояние между опорами не должно превышать 1.7 метра. Нарушение этого правила может привести к потере прочности и надежности всей фермы.

Обрешетка выполняется из стальной трубы профилированной, размером 0.4х0.4 см. Она может быть выполнена из дерева или металла. От материалов изготовления зависит шаг монтажа обрешетки. Продольная деревянная обрешетка устанавливается с шагом в 25-30 см, металлическая обрешетка монтируется с шагом 70-80 см.

Прогоны для навесов с длиной пролета до 4.5 метров выполняются из металлического профиля 0.4х0.2х0.02 см. Для прогонов ферм с пролетом от 4.5 до 5.5 метров применяется профильная труба 0.4х0.4х0.02 см. При величине пролета более 5.5 метров для изготовления прогонов применяют профильную трубу с сечением 0.4х0.4х0.03 см или же более сильную 0.6х0.3х0.02 см.


^

Расчет онлайн калькулятор

Представленный выше вариант расчета является самым простым. Существует много формул и вариантов для расчета навесов в зависимости от их форм, размеров, назначения. Для человека с хорошими знаниями сопромата и механики просто воспользоваться формулами и провести расчет. Ведь от того, насколько точны вычисления и низка погрешность, будет зависеть длительность службы навеса.

Если самостоятельное решение вопроса затруднительно, то лучше решить вопрос со специалистами. Провести расчет фермы для профильной трубы с использованием онлайн калькулятора для них не составит труда. Это даст возможность качественно и правильно составить проект, рассчитать марку и количество материалов, с точностью до 90 % определить стоимость конструкции.
