Diy Tesla коптильня Дата: Вт, 11.08.2009, 12:51 | Сообщение #

Группа: Удаленные

самодельная супернавороченная электронная (на самом деле) коптильня как неплохой бызнес в далёком 1997 - 2000гг.
предыстория.
слоняясь без дела по пивбарам, разговорился с знакомым на тему " а чё б сделать, какой-бы это бизнес замутить в нашей провинции"
чел он подкованый и эрудированый, после пятой бутылки пива поведал мне, что давеча был в первопристольной на вднх и в одном из павильонов видел фашистскую коптильню для фермеров...
позиционировалась как офигенное подспорье для переработки рыбы ну и мяса тож...
цена - чё-то около 3000 долларей в то время.
а товарисч был весьма дотошный и решил дое"аться до устроителей этого стенда - чё да как ......
- рассказывает мне , что дескать вся коптильня (в дальнейшем пепелац ) не больше кухонной водогрейной колонки, к ней идёт электронное типа устройство (в дальнейшем - гравицапа) которое выдаёт до 70 тыщ вольт.
................................................................................................
забегая вперёд
хрень подсоединяется к пепелацу, стандартно подаётся дым и за счёт высокого напряжения внутри пепелаца образуется некислое магнитное поле или типа электростатического или...
смысл в том что разряд с шипением плавно перетекает из стенок корпуса в рыбу, попутно захватывая дым.. - через накрытую стеклом коптильню видно, как дым эдакими бурунчиками-торнадо закручивается в кольца вокруг поляризаторов(это я так назвал эти шипы по незнанию - пусть так и остаётся)
и дым буквально всасывается за минуту-три в рыбу...с одной закладки дров...
(от себя замечу, что этот разряд сродни коронарному в тр-ре Тесла, и звук и запах озона тот же...
и сто пудов этот пепелац будет работать от такого тр-ра...)
..................................................................................................
surprised
чиво-о-о?
я даж поругался с ним, ибо в огороде стояла коптильня из бочки и асбоцементной трубы 5 метровой...
короче нас не нае"ёшь, куй на ландыш не похож... - не могёт такого быть...знаем -видали.
ан нет...
чел донёс до меня рассказ устроителя выставки о принципе действия коптильни и даж набросал чертёжик в примерных размерах пепелаца на салфетке...
за что я ему очень благодарен.
.............................................................................
пепелац жуткий обыкновенный. smile
делал из листового чёрного металла 0.7 - 1 мм, ибо из инструментов был молоток с дрелью и ножницы по металлу.
состоит из двух боковин и двух поддонов внизу и чуть ниже середины образованного короба.
по бокам два листа железа с "поляризаторами".
внизу труба-печка (в дальнейшем - агрегатор happy )
гравицапа наижутчайшая....
блок развёртки от телека горизонт типа четвёртого поколения... smile
с самодельным блоком отсечки питания при коротком замыкании или пробое и регулировкой напруги от нуля до максимума с шкалой в четыре деления (при копчении напруга в гравицапе должна меняться для более равномерного распределения площади вхождения дыма в рыбу)
сразу предупреждаю - напряжение нешуточное - около 30 киловольт. - убьёт нафиг даж и не думайте!
короче конструкция не для дебилов.
агрегатор ...
делал из 1 мм железа свернув и закольцевав кровельным замком...
по сути колено.... - с печкой снаружи трубы и с дверкой ...
печка агрегатора.
нихромовая спираль от электроплитки перемотанная на самодельной приблуде до диаметра 4-5 мм,и с нанизанными на неё керамическими чашеобразными бусами от старых утюгов по всей длинне спирали.
спираль мощностью - 1.5 - 2 квт.
обмотав в 2 слоя трубу тонкой жёсткой стеклотканью и закрепив проволокой по краям, накручиваем на енто дело спираль с шагом в 5 мм по всей площади стеклоткани (15 см ширина рукава).
сверху ещё три слоя стеклоткани и фиксируем всё полоской жести от консервной банки в один оборот по всей площади намотки спирали.
муфель ёпт! - ежель кто не понял.
.......................................................................................
в качестве топлива не опилки а дрова.
гребучие пэнсилы.... cool
ох и нарубился же я их етить их душу богумать!
из книжков все знают, что лучшим топливом для копчения являются деревья фруктовых пород...
интересно, а авторы пробовали их рубить на щепки?
древесина жутко свилеватая - волокна перекрученые, и рубить их на карандаши невозможно.
из всех видов дерева я остановился на ольхе.
чего и вам желаю....
процесс...
валим дерево толщиной около 20 30 см
распиливаем его ровно на чурбаки шириной равной печке (15 см в моём случае....)
колем топором на плахи толщиной 5 мм - 1 см вдоль волокон - кора не канает.
плахи рубим топором на брусочки - карандаши 1на 0.5 см .....
древесина ольхи прямолинейная и дело идёт споро....
далее сушим до полного высыхания (НАД ГАЗОВОЙ ПЛИТОЙ на высоте 1.5 метров лист перфорированного люминия 1.5 на метр ... - тазик дров высыхает за сутки.)
этого кол-ва хватит для копчения коробки (30кг) рыбы...
.................................................................................................
короче на этом пепелаце за 8 часов я коптил 300 кг рыбы (скумбрии - это личный рекорд, жопа была в мыле - а 5-6 коробок по 30 кг - легко)
кроме этого существует процесс засолки рыбы , имеющий свои особенности
предварительная сушка
само копчение - добивался конвеера, все прыжки и ужимки рассчитаны были до секунды...(я серьёзно, процесс безостановочный как плавка в доменной печи biggrin )
диффузионная отвеска рыбы после копчения.
упаковка
коптил в основном то, что покупали....скумбрия, сельдь, мойва... - из заказов - горбуша, лещ и ещё много чего.
около года провёл в библиотеках в поисках материалов по теме...- не было тогда таких книг в интернете, да и сейчас нет.
вот..

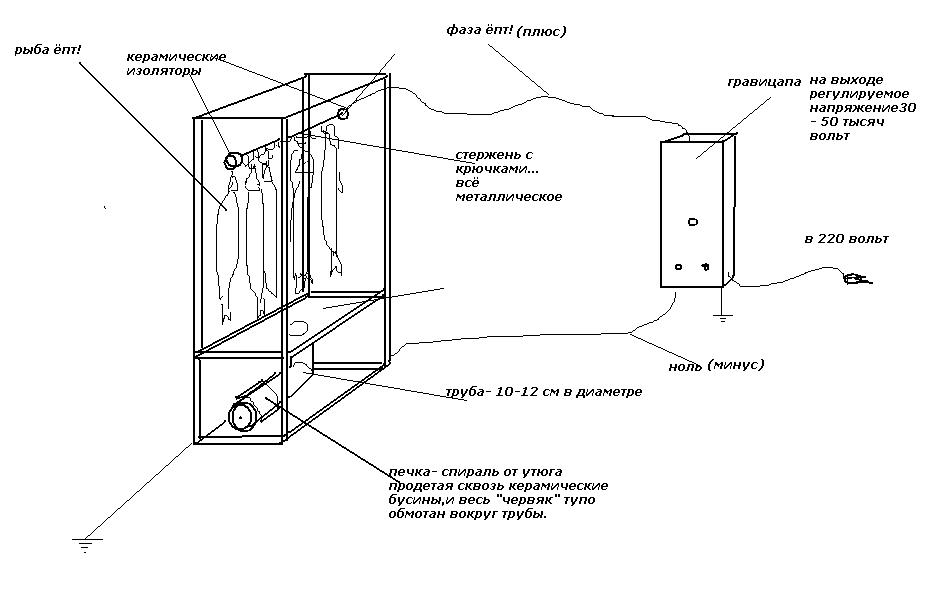

собственно наброски для общего понимания конструкции девайса.
по мере востребованности буду давать более детальное описание с чертёжиками.

Прикрепления: (58Kb) · (53Kb) · (97Kb)

  Дата: Вт, 11.08.2009, 13:30 | Сообщение #

Группа: Удаленные

высоковольтный подвес biggrin
........................................................................................................................................ .......................................


.

печка...агрегатор smile
........................................................................................................................................ .......................................


.

пепелац в собранном виде cranky
.................................................................................................................................. .............................................


.

стены поляризаторы. bash
.................................................................................................................................... ...........................................


.
bash

Прикрепления: (97Kb) · (76Kb) · (137Kb) · (164Kb)

  Дата: Вт, 11.08.2009, 13:47 | Сообщение #

Группа: Удаленные

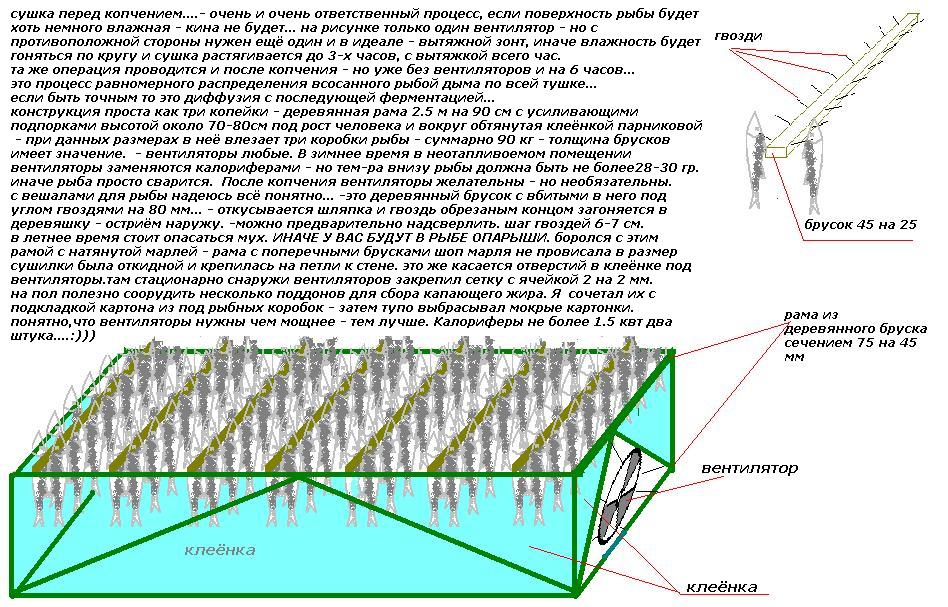

предварительная сушка как наиважнейший подготовительный процесс перед копчением.

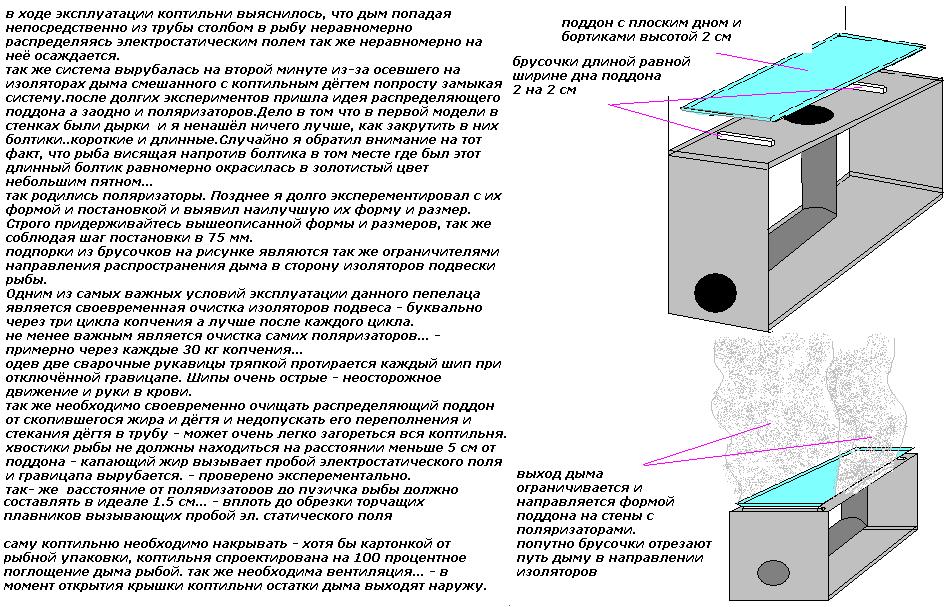

некоторые особенности эксплуатации пепелаца.................................................................................

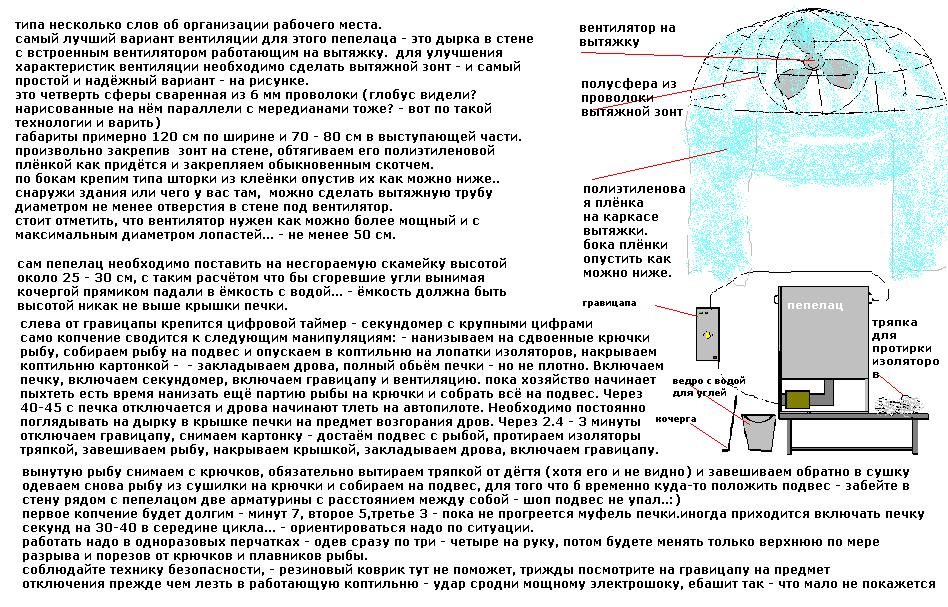

несколько слов о организации труда...................................................................................................

Прикрепления: (192Kb) · (191Kb) · (219Kb)

  Дата: Вт, 11.08.2009, 13:58 | Сообщение #

Группа: Удаленные

я не знаю точно, как правильно обозвать этот процесс...
когда - то ко мне приходил мой бывший учитель физики по школе - благо сосед, как обычно на предмет бесплатной некондиционной рыбы...
- дык вот он-то и сказал, что всё это жутко напоминает тр-р Теслы, природа одинаковая и твёрдо был уверен что от него работать будет ничуть не хуже, а по надёжности - ваще вечный девайс...( блок электроники часто выходил из строя ... - всё-таки это блок развёртки от советского телевизора... .
но мотать несколько километров провода.... - да и габариты катушки...
-
вопрос
Но вот вопрос на СКОЛЬКО это ускоряет процесс?
один цикл копчения 2 мин - 40 сек на 12 рыбин. - 4-5 кг.
ещё раз... в день 3 коробки скумбрии и три сельди (180 кг суммарно) - 8часов работы.
тяжёлой работы надо заметить, непрерывно - как белка в колесе.... рядом с коптильней цифровой секундомер - счёт на секунды - иначе брак.
вопрос
И ещё в оригинале 70кв а ТВ строчник не выше 30кв?
местный кулибин (Саша привет! эт Лёха!) утверждал, что по рассчётам до 70 кв и есть, - а как ты проверишь? rotate.gif но жалоб с моей стороны не было, коптил я судя по примитивной шкале и угле поворота потенциометра где-то на 25- 35 кв - большего и не надо было.
короче точно я не знаю сколько в натуре выдавала эта гравицапа....
вопрос
Ну и наконец а это имеет смысл?
вот...
очень хороший вопрос...
кроме того, что я коптил рыбу - ещё делал эти коптильни на заказ.. и не только. (шоп было, про запас)
себистоимость - гравицапа 100 баксов
но оно того стоило... кулибин делал всё на совесть, коробка красивая под молотковый металлик крашеная, кнопки влючения светятся - ручка на регуляторе хай-тек суперкрасивая...
короче когда клиент видел это - никто не мог подумать что это самопал.
сама коптильня..
лист железа, спираль,бусы керамические - всё около 10 долларов
короче если собирать самому - копейки.
для ежедневного копчения это очень и очень выгодно....
покупали коптильни в основном предприниматели имеющие свои точки на рынке и в областях и пригороде...
по их словам - очень удобно, каждый чел примерно знает сколько надо рыбы на определённый день на каждую точку.
своя рыба используется на сто процентов - залежалась сельдь к примеру , или товарный вид подпорчен - коптильня решала проблему.
в первую очередь для них как оказалось - это переработчик некондиции, а это 30 процентов всего вала...(поверь - я знаю о чём говорю) это процентов 15 дохода...
коптильня окупала себя за 2-3 месяца (считая вложения на обустройство помещения)
плюс - отпала необходимость ездить на городские коптильни и ждать неделю в очереди и получать дерьмо - коптильни продавали ток свою рыбу - соответственно закупали подешевле - сам понимаешь - что получал заказчик.
а ежель со своей рыбой - цены аховские... и ждать заипёсси.
есть такое понятие как усушка в переработке - с коробки в 30 кг - коптильни выдавали 21 кг чистого веса по скумбрии и сельди.
я 25-26 кг за счёт однодневной обработки а не недельной - это при органолептических и вкусовых качествах на порядок выше... - красивая и вкусная. - и это без прокоптильных ухищрений типа сахарный сироп в опилки для золотистого цвета.
именно золотой цвет получался... - доходило до того, что предпринялы легальные покупали у меня несколько кг готовой рыбы для экспертизы в СЭС, что б получить документы на партию своей рыбы...
это что касается предпринимателей... - я продал около 20 коптилен - не вернулась ни одна....
в отличии от частников...
да, из за сложности тех процесса вернулось три коптильни... - деньги отдал без базара с учётом амортизации.
в чём сложность:
- для балкона не канает, нужно отдельное помещение минимум 3 на 4 метра. это и вытяжка и сушилка и место под засолку и разделочный стол и помещение для дров и место для упаковки....
ребят - вы вообще представляете себе устройство рыбного цеха с замкнутым циклом переработки?
а я вам скажу что по санитарным условиям - это приличная площадь с отдельными комнатами под каждую операцию...
в моём случае всё зависимо и взаимодополняемо по приспособлениям. отсюда экономия места.
имел я проблемы с милицией и с СЭС и налоговой и пожарниками...
дык они охреневали от продуманности конструкции и техцикла копчения...
но поскольку "наша крыша нас стережёт" - всё кончалось весело...
запах! - это первое что приходит на ум злобным завистливым соседям...
стучат с удовольствием....
ладно - сделал электронный фильтр - дымоулавливатель, ТА ЖЕ КОПТИЛЬНЯ - ТОЛЬКО ВМЕСТО РЫБЫ 4 РУЛОНА ТУАЛЕТНОЙ БУМАГИ... kosyak.gif хватало на день при интенсивной работе...
принцип надеюсь понятен?
в чем выгода? - в скорости и качестве! убейте меня 100/500 раз об монитор - но моя рыба уходила нарасхват.....
вопрос
Короче какова эффективность и стоит ли овчинка выделки?
решать вам... - пост позиционируется как " коптильня как неплохой бызнес "
по деньгам...
за переработку чужой рыбы я брал 50 центов за килограмм...
при условии что партия не менее 250 кг.
это в день.
но совершенству нет предела...
поставив вторую коптильню и оптимизировав тех процесс умудрялся обслуживать две коптильни одновременно при больших заказах.
работы было выше крыши... под праздники нанимал рабочих...
короче коптильня в те годы приносила от 50 долларов в день до 150 при условии работы в одно лицо.
в принципе на этом всё, основные вопросы и принцип работы пепелаца я надеюсь донёс до интересующихся.
осталось ещё очень и очень много рабочих хитростей, приспособлений и технологий.
но это только по мере поступления вопросов.
