Каждый владелец автомобиля отдает предпочтение хранению своей машины в гараже, а не под атмосферными осадками, причем хочет, чтобы она находилась рядом с домом.

Хозяева частных домов имеют возможность на собственном участке построить гараж, причем обустроить его на первом или цокольном этаже.

В каждой конструкции должны присутствовать гаражные ворота, их тип будет напрямую зависеть от предпочтений и вкусов автовладельца.

Металлические ворота в гараж

Металлические ворота в гараж

Самостоятельно сделать гаражные ворота не составит труда, но существуют определенные нюансы, которые не всегда есть возможность выполнить. Все же самостоятельно обустройство и монтаж конструкции обойдутся на порядок дешевле, чем заказ у профессионалов.

Что представляют собой металлические распашные ворота?

Наиболее простыми в создании своими руками являются распашные гаражные ворота. Они могут быть подъемными, ведь в таком случае практически ни чем не будет отличаться процесс оборудования и монтажа.

Более сложным из вариантов по праву можно назвать откатную разновидность. В этом случае готовую конструкцию лучше приобретать в магазине в разобранном виде, а потом самостоятельно на участке собирать.

Сделать это будет несложно, ведь прилагается инструкция и схема. Проводя внутренние работы по отделке гаража, важно учитывать разновидность ворот, которые у вас стоят.

Схема распашных гаражных ворот

Схема распашных гаражных ворот

Распашные ворота своими руками

Каждый сможет сделать гаражные ворота и для этого необязательно в своем арсенале иметь дорогое и редкое оборудование. Что касается материалов, которые потребуются, так они также недорогие, купить их можно на рынке или в любом соответствующем магазине. В качестве материалов нужно запастись такими:

  • Стальной уголок;
  • ;
  • Листовой металл (1-3 мм толщина);
  • Фурнитура;
  • Элементы для крепежа.

Весь процесс установки ворот гаража делится на три этапа: создание рамы, полотна и каркаса. Теперь каждый этап следует рассмотреть более подробно.

Внутренняя сторона гаражных ворот

Внутренняя сторона гаражных ворот

Создание рамы

Первый этап – производство рамы своими руками. Это несущий элемент, который включает в себя две части: внешний и внутренний каркас. Они могут быть созданы . Чтобы произвести вам потребуется строительный уровень, угольник, рулетка, сварочный аппарат и болгарка.

Если у вас есть возможность, то лучше сразу купить в магазине рулетку лазерную, с ней будет легче сделать все работы, и она имеет более высокую точность, нежели стандартный вариант. Также сможет заменить строительный уровень. Что касается сварочного аппарата, то его можно взять в аренду.

Ворота из металла

Ворота из металла

Перед тем как начинать собирать раму своими руками, важно тщательно замерить проем ворот. В зависимости от корректности полученных вами данных будет зависеть точность и простота установки конструкции.

Полученные замеры отметьте на уголке и начинайте вырезать заготовки. После этого их потребуется выложить все на ровную поверхность и выровнять при помощи уровня.

При этом отрегулируйте каждый уровень соединения, чтобы потом конструкция гаража была ровной и можно начинать сваривать. Готовую раму тщательно отшлифуйте в местах, где образовались швы.

Чтобы конструкция была более жесткой, вертикально по углам некоторые люди приваривают рычаги, для них можно взять остатки уголка.

Постарайтесь особое внимание уделить монтажу и точности создания элементов, ведь готовый вариант будет очень сложно исправить или подогнать под необходимые параметры.

Производство каркаса

Делая гаражные металлические распашные ворота важно понимать, что один из основных элементов в этом деле – каркас. Он включает в себя две части и формирует створки. Чтобы их создать, можно взять за основу профиль из металла, имеющий сечение 60 на 20 миллиметров.

Суть процесса создания каркаса такая же, как в случае с рамой. Конструкция при помощи уровня выравнивается по горизонтали и вертикали и далее сваривается.

Направляющие должны прилегать друг к другу неплотно, оставляйте небольшую щель, чтобы ход створок ничего не затрудняло. Так, у вас будет сформирована обрешетка, к которой и прикрепится полотно на воротах гаража.

Полотно и силовые петли

Полотно нужно сделать из листового металла, толщина которого составляет до трех миллиметров. Чтобы получить такой результат, из металлического цельного листа вырезается полотно таких размеров, как вам необходимо.

Проводя измерения важно понимать, что каждое полотно будет располагаться внахлест, потому первый элемент обязательно должен быть на 20 миллиметров больше, нежели второй.

Крепление полотна осуществляется путем сварки к обрешетке, начинать следует с нижней части. Дабы конструкция получилась более жесткой, к ней можно добавить металлический уголок в горизонтальном положении.

Приварка петель на ворота

Приварка петель на ворота

Чтобы не испытывать никаких проблем во время открывания ворот, необходимо ставить на них силовые петли. Закрепить их можно очень легко своими руками при помощи сварочного соединения, при этом верхняя часть останется на створке, а нижняя на раме конструкции.

Дабы соединение швов было максимально прочным, припаривается металлическая изогнутая полоска, имеющая толщину не более восьми миллиметров. Этот элемент может быть приварен к верхней области петли и к створке.

Чтобы сварочное соединение было укреплено изнутри, важно использовать вкладку, которая будет иметь наполнение из арматуры.

Петли и фиксаторы ворот

Чтобы металлические , которые вы делаете своими руками, были прочно зафиксированы, желательно использовать в качестве засова штырь, имеющий вертикальное положение.

Такая конструкция очень простая в создании и в эксплуатации прекрасно себя показывает. Потребуется на полу и на потолке сделать отверстия, их диаметр должен быть не более 25 мм.

Конечная цифра напрямую зависит от диаметра трубы, которая будет использована в роли штыря. Когда элемент гаража будет закреплен, к нему необходимо приваривать петли, на который будет крепиться .

Неплохо показывают себя зажимные засовы, которые имеют такой же принцип работы, как зажимы на бидонах.

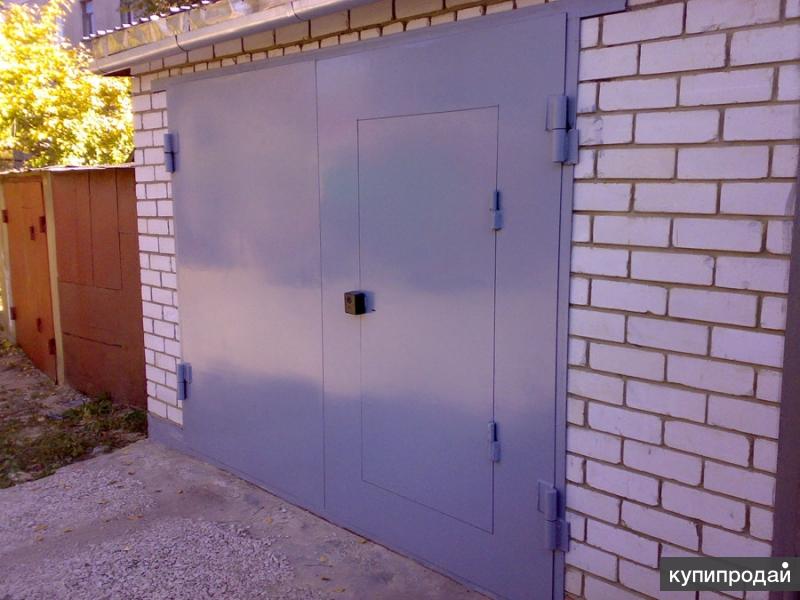

Гаражные ворота из металла с калиткой

Гаражные ворота из металла

Монтаж ворот

Когда вы соберете полностью гаражные распашные металлические ворота, можно начинать их устанавливать. Перед тем как сделать это своими руками, каждый элемент конструкции рекомендуется покрыть специальной грунтовкой, которая способна уберечь поверхность от поступления влаги и образования коррозии.

Когда покрытие высохнет, можно начинать монтаж. В зависимости от того, насколько качественно и правильно вы установите гаражные ворота, будет зависеть дальнейшая эксплуатация.

Внутренняя и наружная часть рамы крепится к откосам в области проема гаража. Делается это при помощи штырей из металла, которые имеют длину от 150 до 180 мм. Их концы потребуется приварить, а сварные швы отшлифовать и закрасить.

Утепление гаража

Прибегнув к описанным действиям, вы своими руками сможете установить гаражные металлические распашные ворота без проблем и постороннего вмешательства. При желании конструкцию можно утеплить, особенно это актуально для людей, у которых гараж располагается в доме, ведь из него холодный воздух может попасть в жилое помещение.

В роли утеплителя гаража может выступать тепловая завеса из прозрачного пластика либо брезента, которая будет установлена по тому же принципу, что жалюзи.

Если вы хотите более серьезно подойти к такому вопросу, то можно отдать предпочтение пенополистиролу с толщиной до 5 сантиметров либо стекловате, которая на сегодняшний день в магазинах продается в виде плит.
