В данной статье я постараюсь рассмотреть основные способы соединения мебельных деталей снабдив их по возможности советами по монтажу со схемами и комментариями .

фурнитура саморезы

Итак, самый простой вариант крепления,  металлических или пластиковых деталей (метабоксы, крючки для одежды, монтажные уголки) к ЛДСП, самих листов ЛДСП между собой и листов к стенам - это шурупы-саморезы. Они могут быть с потайными головками (на рис.  №1, 3,4,5,6), с пресс-шайбами (на рис. №2) и дюбель-гвозди (на рис. №7), которые и применяются для забивания/закручивания в стены.

Шурупы маркируются двумя значениями. первая цифра обозначает диаметр резьбы, второй - общую длину. Естественно, чем больше диаметр и длина, тем большую нагрузку будет выдерживать саморез.

Плюсы

  • Простота использования,
  • Дешевизна

Минусы:

  • Сквозное крепление, что подразумевает видимую на поверхности шляпку (можно закрывать декоративными заглушками),
  • Сравнительно небольшая выдерживаемая нагрузка.
  • Нестойкость к сборке-разборке (соединение всего после 3-4 циклов сборки-разборки практически теряет фиксирующие свойства).

Для закручивания используются отвертка/шуруповерт с соответствующей битой - как правило, крестообразной. Во избежание растрескивания заготовок, необходимо предварительно расверлить монтажные отверстия  - сверлом меньшим по диаметру, чем размер резьбы. Под шляпку необходимо высверлить углубление. Я обычно делаю это битой шуруповерта.

фурнитура конфирматУсиленным вариантом саморезов, к тому же выглядящим несколько эстетичнее являются (или еврошурупы). От обычных шурупов они отличаются большей толщиной, шагом резьбы, цилиндрической шляпкой под шестигранник и тупым концом.

конфирмант крепеж схема

Используется два основных размера конфирматов: 50 мм и 75 мм. Первые более распространены и удобны для стягивания 16 мм ЛДСП, вторые же лучше использовать для работы с 26 мм ЛДСП.

Необходимыми инструментами для работы с еврошурупами являются шестигранник, и либо специальное , либо 2 простых сверла диаметром 5 мм (под резьбу) и 7 мм (под головку). Специализированное сверло позволяет одномоментно рассверлить обе детали (стянутые вместе ), и под резьбу винта, и под шляпку. Подробнее о

Плюсы

  • Возможность стягивания деталей друг с другом,
  • Значительная сила фиксации,

Минусы

  • Сквозное крепление, что подразумевает видимую на поверхности шляпку (можно закрывать декоративными заглушками),
  • Нестойкость к сборке-разборке (соединение всего после 3-4 циклов сборки-разборки практически теряет фиксирующие свойства).

фурнитура шкант мебельный

представляет собой цилиндр со снятой фаской, выполненный, как правило из твердых пород дерева.  Маркируется он, как и шурупы, двумя цифрами: первая - диаметр (6, 8, 10, 22, 24 мм), вторая - длина. Наиболее часто применяемый диаметр 8 мм.

шкант мебельный схема

При сборке стоит отметить, что сначала шкант забивается в отверстие в детали 1 (Д-1 см. схему), и лишь потом в деталь 2 (Д-2). Это связано с тем, что если второе отверстие окажется глубже, чем надо, то шкант "утонет" в нем полностью. Не лишним будет укрепить соединение парой капель клея для надежности.

Для работы со шкантами необходимы следующие элементы: сверло соответствующего диаметра (8 мм), молоток, клей. Для рассверливания Д-1 желательно использовать сверло с ограничителем, во избежание получения сквозного отверстия.

Плюсы

  • Незаметность - все элементы фурнитуры находятся внутри деталей.
  • Дешевизна

Минусы

  • Невысокая прочность соединения, требующая дополнительной фиксации клеем,
  • Невозможность дополнительно стянуть детали,
  • Проблемы с разборкой клеевого соединения.

Именно поэтому шкант лучше использовать в сочетании с другими (стягивающими) элементами, например 2 шканта и евровинт будут выглядеть несколько эстетичнее, чем 2 евровинта, а по прочности такое соединение будет значительно выше.

эксцентрик-минификс. Состоит из двух(или трех) деталей: собственно замка-эксцентрика, штока и (не всегда) муфты-футорки. Если муфта отсутствует, то шток сам является саморезом и вворачивается непосредственно в деталь (см. рис). Подробнее про

эксцентрик-минификс схема

Этот способ крепления позволяет многократно собирать и разбирать мебель, особенно в случае использования футорки, без потери прочности соединения.

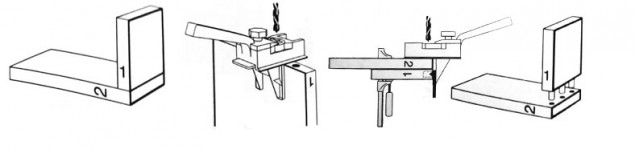

Данное достоинство с лихвой компенсируется сложностью изготовления. Для установки потребуется: сверла цилиндрические (по дереву или металлу) диаметром 5 и 8 мм (5мм должно быть с ограничителем), , диаметром 15 мм. Желательно для точной сборки пользоваться мебельным кондуктором.

Плюсы

  • Скрытность (снаружи видимых крепежа не видно)
  • Возможность многократной сборки-разборки
  • Возможность стягивания деталей между собой

Минусы

  • Сила крепления меньше, чем у конфирматов
  • Внутри изделия, остается видимым довольно большой эксцентрик - 15 мм, который нужно прятать (пластиковой или самоклеящейся заглушкой)
  • Сложность (3 детали, 3 отверстия, наличие спец. инструмента)

Фурнитура эксцентрик стяжкаЭксцентрик-стяжка VB35 MD/16 отличается от минификса строением эксцентрика и коротким штоком. Применяется, главным образом, для навешивания полок, хотя и для разного рода крышек и столешниц так же прекрасно подходит. Существует два варианта штоков короткий (для навешивания полок с одной стороны) и длинный (если полки должны быть с двух сторон от вертикальной стойки на одном уровне. При этом, шток проходит насквозь детали, выступая симметрично с двух сторон).  фурнитура эксцентрик стяжка схема

Сам эксцентрик в этом варианте закрыт в декоративный кожух (металлический или пластиковый), цвет которого можно подобрать под цвет ЛДСП. Смотрится он достаточно оригинально, и прятать его не нужно. Заворачивается эксцентрик снизу, при необходимости, можно просверлить дополнительное отверстие и сверху полки, которое потом придется закрывать заглушкой.

Для понадобится сверло на 5 мм с ограничителем,  20 мм.

Плюсы

  • Невидим снаружи
  • Нет необходимости прятать эксцентрик внутри готового изделия
  • Возможность стягивания деталей
  • Простота изготовления соединения (всего 2 отверстия, вместо трех в минификсе)
  • Простота монтажа (полка просто накидывается сверху, после чего фиксируется)
  • Возможность многократной сборки-разборки

Минусы

  • Дороговизна (цена около 15 руб за комплект)
  • Необходимость специализированного инструмента (фреза Форстнера)
  • Сила крепления меньше, чем у конфирматов

стяжка мебельная

Стяжка мебельная применяется, главным образом, для стягивания нескольких шкафов в единый блок (например в кухнях). Представляет собой резьбовое соединение с двумя головками под крестообразную и плоскую отвертки.фурнитура мебельная стяжка

Для применения необходимы только сверло подходящего диаметра и отвертка.

Плюсы

  • Значительная сила фиксации
  • Простота монтажа
  • Возможность стягивания деталей

Минусы

  • Узкая специализация (возможность стягивать только параллельно расположенные детали),
  • Видимые головки

Фурнитура стяжка угловая - представляет по большей степени исторический интерес ввиду своего  крайне непритязательного вида и больших габаритов, хотя ранее, благодаря большому списку своих достоинств, применялась очень часто.фурнитура алюминиевый уголок

Состоит аж из  пяти деталей: самой стяжки, двух футорок и двух болтов с потайной головкой. Для работы потребуется сверло 10 мм, отвертка, шестигранник (металлические футорки - закручиваем) или молоток (пластиковые футорки - забиваем).

Плюсы

  • Значительная прочность соединения
  • Неприхотливость к разметке отверстий
  • Простота изготовления (2 отверстия)
  • Возможность многократной сборки-разборки
  • Невидимость снаружи изделия
  • Возможность стягивания деталей

Минусы

  • Размеры (некрасива, мешает в установке других элементов фурнитуры, например, направляющих).

мебельный уголок пластиковыйПластиковые уголки простой и  дешевый способ соединения деталей. От предыдущего отличается большей эстетичностью и простотой установки (вообще не надо ничего рассверливать - крепится на простые саморезы, но значительно меньшей прочностью. На сегодняшний день выпускается большое количество цветов - можно подобрать под цвет ДСП, чтобы элемент не бросался в глаза.

металлический-уголок-с-пластиковой-крышкой



Их разновидность - металлические уголки с пластиковой крышкой обладают теми же достоинствами и недостатками за исключением чуть более высокой прочности соединения (конечно, до алюминиевой стяжки они не дотягивают, но уже и не пластиковый уголок).

Плюсы

  • Чуть большая эстетичность (возможность подобрать в цвет)
  • Простота соединения (монтаж на саморезах)
  • Невидимость снаружи изделия

Минусы

  • Размеры (мешает в установке других элементов фурнитуры),
  • Незначительная прочность соединения,
  • Невозможность стягивания деталей,
  • Невозможность многократной сборки-разборки,

В заключение скажу, что для выбора  мебельной фурнитуры, оптимальной именно в вашем случае, следует помнить несколько простых правил:

Фурнитура должна выдерживать предполагаемую нагрузку с некоторым запасом;

Фиксирующие элементы  на готовом изделии должны быть по возможности невидимы;

Доступные глазу элементы крепежа должны быть закрыты декоративными заглушками (пластиковыми  или самоклеящимися);

Учитывайте возможность последующей сборки-разборки изделия.

ДЛЯ НАЧИНАЮЩЕГО МЕБЕЛЬЩИКА Я БЫ ПОСОВЕТОВАЛ ИСПОЛЬЗОВАТЬ КОНФИРМАТЫ И САМОРЕЗЫ, ИНОГДА ДОПОЛНЯЯ ИХ РАЗЛИЧНЫМИ УГОЛКАМИ. В БОЛЬШИНСТВЕ СЛУЧАЕВ ЭТОГО ДОСТАТОЧНО ДЛЯ ПРОЧНОГО И НЕ СИЛЬНО ЗАМЕТНОГО СОЕДИНЕНИЯ.
