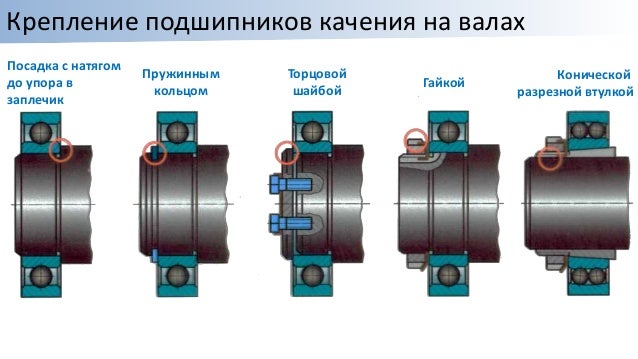

Установка и фиксация внутреннего кольца подшипника на валу. Основным способом крепления подшипни­ка на валу является затяжка внутренней обой­мы подшипника гайкой. Такое крепление обеспечивает точную осевую фиксацию под­шипника, надежно страхует от проворота вну­тренней обоймы на валу и позволяет устана­вливать подшипник на вал с небольшим натягом без опасности смятия и разбивания посадочной поверхности вала. Широко применяют и другие способы установки и крепеления подшипников на валу

Применяют как в концевых, так и в промежуточных установках. Способ крепления :: Упор в заплечики или буртик на валу


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют как в кон­цевых, так и в промежуточных установках Способ крепления :: Упор в промежуточную втулку


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют как в концевых, так и в промежуточных установках. Способ крепления :: Упор через насадную деталь


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют как в кон­цевых, так и в промежуточных установках. Способ крепления :: Упор между дистанционными втулками


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют как в концевых, так и в промежуточных установках. Способ крепления :: Упор в кольцевой стопор


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют как в кон­цевых, так и в промежуточных установках Способ крепления :: Упор в стопорное кольцо, усиленное коническими кольцами


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют в кон­цевых установках. Способ крепления :: Установка с затяжкой внутренней гайкой


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют в кон­цевых установках. Способ крепления :: Установка с концевой шайбой и затяжкой одним винтом


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Способ крепления :: Установка с концевой шайбой и затяжкой одним винтом


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Способ крепления :: Установка с концевой шайбой и затяжкой одним винтом


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют в концевых установках. Способ крепления :: Установка с концевой шайбой и затяжкой несколькими винтами


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Способ крепления :: Установка с фиксацией стопорными кольцами


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют в слабонагруженных подшипниковых узлах. Этот способ не исключает воз­можности смещения подшипника с вала при ослаблении натяга. Правильнее в таких слу­чаях застраховать подшипник от сдвига с по­мощью кольцевого стопора. Способ крепления :: Установка посадкой с натягом до упора в фиксирующий буртик


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют в слабонагруженных подшипниковых узлах. Способ крепления :: Установка посадкой с натягом до упора в фиксирующий буртик и стопорным кольцом


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют в слабонагруженных подшипниковых узлах. Способ крепления :: Установка консольно с шайбами, подкладываемыми под винты


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют в слабонагруженных подшипниковых узлах. Способ крепления :: Установка консольно с планкой, подкладываемой под винты


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют в слабонагруженных подшипниковых узлах. Способ почти вышел из употребления. Способ крепления :: Установка полукольцами, стянутыми пружинными разрезными кольцами


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Применяют в слабонагруженных подшипниковых узлах. Иногда применяют для установки подшипников на гладком валу при необходимости регу­лирования осевого положения подшипников. Способ крепления :: Установка кольцами с нажимными винтами


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Способ крепления :: Установка с помощью кольца с фаской


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Способ крепления :: Установка с помощью фасонного кольца


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Способ крепления :: Установка с помощью пружинного концентрицеского кольца


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Способ крепления :: Установка на валу с помощью пружинного эксцентрицеского кольца


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Способ крепления :: Установка на валу с помощью упорной шайбы


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

Способ крепления :: Установка на валу с помощью шлицевой гайки и подкладочной шайбы


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer
