Здравствуйте всем.

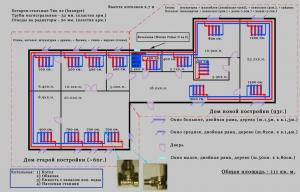

Просьба помочь советом в построении системы отопления дома с двумя ветками. Если точнее, то загвоздка у меня возникла с обвязкой котла. Пришла в голову идея сделать самобалансировку веток, т.к. они разного гидросопротивления и разной мощности... Если например в одной ветке температура повышается то цирк. насос другой ветки увеличивает обороты и забирает теплоноситель в свою ветку.
Какой прибор применить для изменения оборотов насоса?
Радиаторы и котел уже есть. Склоняюсь к 2-х трубным веткам. Прошу высказать мнения по поводу обвязки котла.
Прикрепленное изображение Прикрепленное изображение Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение25.7.2010, 21:38

Сообщение


Группа: Участники форума
Сообщений: 19100
Регистрация: 8.8.2007
Из: Vilnius
Пользователь №: 10542

А у Вас случайно котёл не навесной, с насосом внутри?

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение25.7.2010, 21:52

Сообщение


Группа: Участники форума
Сообщений: 47
Регистрация: 25.7.2010
Из: Горловка
Пользователь №: 65984

rolleyes.gifНу да, настенник, но вот я думаю, что встроенного насоса, а там он приблизительно 5-ка, не хватит на 100 метров трубы + фильтры, фитинг, запорная арматура... Ну и регулировку крыльев насосами осуществить хочу... Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение25.7.2010, 22:03

Сообщение


Группа: Участники форума
Сообщений: 19100
Регистрация: 8.8.2007
Из: Vilnius
Пользователь №: 10542

Цитата(V1taLiy @ 25.7.2010, 21:52)

но вот я думаю, что встроенного насоса, не хватит на 100 метров трубы + фильтры, фитинг, запорная арматура... Ну и регулировку крыльев насосами осуществить хочу...


Ну думать надо знать о чём....
Сопротивление системы считается по самой длинной и загруженной ветке. Так что 100м труб у Вас никак не получится.
Ставьте коллектор (гребёнку) на два подключения. На подающие - шаровые вентиля, на обратки балансовые и сбалансируете крылья - т.е. добавите сопротивление там где ветка короче.
Если хотите абсолютную балансировку - можете на крылья ставить автоматические балансовые пары, которые будут держать постоянным перепад давления после себя..... Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение25.7.2010, 22:08

Сообщение


Группа: Участники форума
Сообщений: 47
Регистрация: 25.7.2010
Из: Горловка
Пользователь №: 65984

Подождите, а скажите насосы выходит не требуются? 100 метров вожможно я погорячился smile.gifа по рисунку обвязки подскажите плиз что выкинуть и что добавить а? Балансировачные пары я сейчас посмотрю в нете. А насос действительно не нужен? может поставить один на обратке? Кстати в паспорте на котел пишут что можно поставить как вспомогательный в обратку Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение25.7.2010, 22:32

Сообщение


Группа: Участники форума
Сообщений: 19100
Регистрация: 8.8.2007
Из: Vilnius
Пользователь №: 10542

Надо знать точно какой насос в котле, гидравлические х-ки котла и посчитать вашу систему....
Но на первый взгляд, 24 кВт котел должен тянуть такую систему без дополнительных насосов.

Нет смысла вам ставить автоматические балансовые пары (они добавят сопротивление) - достаточно простой балансовый на более короткое крыло....
Ваш котёл скорее всего имеет регулировку по наружной температуре или по комнатной - если датчики присоедените, поэтому термостатные вентили вы вряд ли будете ставить....

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение25.7.2010, 22:41

Сообщение


Группа: Участники форума
Сообщений: 47
Регистрация: 25.7.2010
Из: Горловка
Пользователь №: 65984

Спасибо, счас буду читать по информации что вы дали, ну и перерисую схему. Сразу выложу

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 0:35

Сообщение

Valentin Slobodchikov

Группа: Модераторы
Сообщений: 583
Регистрация: 25.1.2006
Из: Moscow
Пользователь №: 1965

Ставьте гидроделитель потока и все - самое распространенное решение с настенниками.

Сообщение отредактировал Valentinium - 26.7.2010, 0:36

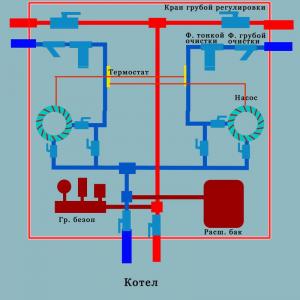

Прикрепленные изображения Прикрепленное изображение



Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 0:38

Сообщение


Группа: Участники форума
Сообщений: 47
Регистрация: 25.7.2010
Из: Горловка
Пользователь №: 65984

Попадались недавно они мне... Подскажите,.а .. как будет выглядеть обвязка котла с таким устройством. ?

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 0:44

Сообщение

Звоним Платову?

Группа: Участники форума
Сообщений: 25572
Регистрация: 24.4.2009
Пользователь №: 32666

По гидравлическим разделителям (стрелкам) информации больше чем нужно в сети и на сайте, ставьте гидравлический разделитель шеститрубный и на каждую ветку насос с функцией работы по постоянному перепаду.

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 0:49

Сообщение

Valentin Slobodchikov

Группа: Модераторы
Сообщений: 583
Регистрация: 25.1.2006
Из: Moscow
Пользователь №: 1965

Контур в таком устройстве - общий, т.е. "объемная труба" с 4 патрубками. К двум из них присоединяете котловой контур со своим, встроенным в котел насосом, к двум другим - контур системы отопления, опять же со своим насосом. Два потока смешиваете "по ходу" течения теплоносителя.

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 0:51

Сообщение

Звоним Платову?

Группа: Участники форума
Сообщений: 25572
Регистрация: 24.4.2009
Пользователь №: 32666

Цитата(Valentinium @ 26.7.2010, 1:49)

Контур в таком устройстве - общий, т.е. "объемная труба" с 4 патрубками. К двум из них присоединяете котловой контур со своим, встроенным в котел насосом, к двум другим - контур системы отопления, опять же со своим насосом. Два потока смешиваете "по ходу" течения теплоносителя.


А зачем их смешивать? Вварить лишние 2 патрубка да и делов-то. Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 0:57

Сообщение


Группа: Участники форума
Сообщений: 47
Регистрация: 25.7.2010
Из: Горловка
Пользователь №: 65984

О, спасибо за помощь. Это уже второй форум где я пытаюсь найти хоть какую то отправную точку. Но там ничего так и не подсказали
Ситуация такова что в моем распоряжении есть радиаторы ПП трубы 32, уголки, паяльник, котел и термовинтили(вроде так) на подачу в радиаторы, и на выходе с него же еще похожий регулятор (на рис их фото). Все это лежит запакованое и 2 мес грубо говоря сроку. И что хош то и делай. smile.gifВот пытаюсь не попасть в просак. Еще насосы нужно выбирать Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 1:00

Сообщение

Звоним Платову?

Группа: Участники форума
Сообщений: 25572
Регистрация: 24.4.2009
Пользователь №: 32666

Цитата(V1taLiy @ 26.7.2010, 1:57)

Еще насосы нужно выбирать


Берёте из серии магна у грунда два девайса и всё, диапазоны работы - широчайшие, регулировка - проста как 3 рубля, но правда денег стоят. Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 1:07

Сообщение


Группа: Участники форума
Сообщений: 47
Регистрация: 25.7.2010
Из: Горловка
Пользователь №: 65984

Тут у меня куча вопросов еще...)
Скажите, а фильтры до насосов ставятся?
Подпиточный бак нужен? к обратке подключается
А Группа безопасности в подачу ..?

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 1:11

Сообщение

Звоним Платову?

Группа: Участники форума
Сообщений: 25572
Регистрация: 24.4.2009
Пользователь №: 32666

Цитата(V1taLiy @ 26.7.2010, 2:07)

Тут у меня куча вопросов еще...)
Скажите, а фильтры до насосов ставятся?
Подпиточный бак нужен? к обратке подключается
А Группа безопасности в подачу ..?


Фильтры перед насосами - закон.
По остальному коллеги вернее скажут. Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 1:12

Сообщение

Valentin Slobodchikov

Группа: Модераторы
Сообщений: 583
Регистрация: 25.1.2006
Из: Moscow
Пользователь №: 1965

Цитата(V1taLiy @ 26.7.2010, 2:07)

Тут у меня куча вопросов еще...)
Скажите, а фильтры до насосов ставятся?
Подпиточный бак нужен? к обратке подключается
А Группа безопасности в подачу ..?

1. Фильтры - до насосов, обратные клапана - после, вентили - и до и после
2. Расширительный бак нужен, подключается к обратке
3. Группу безопасности посмотрите в настенном котле - должна быть

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 1:23

Сообщение


Группа: Участники форума
Сообщений: 47
Регистрация: 25.7.2010
Из: Горловка
Пользователь №: 65984

Мне кажется в настенном ее нету группы, счас в паспорте посмотрю, а манометр еще помойму в подачу нужен? И термометры и туда и туда ?
А вот еще хотел спросить. а если я сделаю обвязку котла из металопластика, вроде думаю должно лучше быть в том смысле что его подогнуть можно и у уменьшится сопротивление по сравнению с пластиковым уголком где радиус маленький...?
...а можно в систему дист. воды залить по идее у нее нет мин солей и арматура котла меньше будет изнашиваться или я не прав?

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 1:27

Сообщение

Valentin Slobodchikov

Группа: Модераторы
Сообщений: 583
Регистрация: 25.1.2006
Из: Moscow
Пользователь №: 1965

1. Термоманометры ставьте или по отдельности - манометры и термометры
2. Можно и дист.воду залить, а можно и подготовленную воду, а можно и пропиленгликоль

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 1:28

Сообщение

Звоним Платову?

Группа: Участники форума
Сообщений: 25572
Регистрация: 24.4.2009
Пользователь №: 32666

Цитата(V1taLiy @ 26.7.2010, 2:23)

А вот еще хотел спросить. а если я сделаю обвязку котла из металопластика, вроде думаю должно лучше быть в том смысле что его подогнуть можно и у уменьшится сопротивление по сравнению с пластиковым уголком где радиус маленький...?


А нужно уменьшать сопротивление? Гидроразделитель имеет нулевое сопротивление, зачем извращаться, да и с уголками эстетичнее.
Цитата(V1taLiy @ 26.7.2010, 2:23)

...а можно в систему дист. воды залить по идее у нее нет мин солей и арматура котла меньше будет изнашиваться или я не прав?


Можно и "Шато Марго" туда залить, если есть лишних 200-300 литров. Но на следующий сезон придётся снова бочку заказывать. Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 1:30

Сообщение


Группа: Участники форума
Сообщений: 47
Регистрация: 25.7.2010
Из: Горловка
Пользователь №: 65984

Спасибо огромное за помощь. пойду спать, завтра на войну в горгаз). Заодно завтра поропбую поиска и перерисовать по вашим рекомендациям схему.

всетаки еще один вопрос :
Система закрытая будет,.. скажите а какое должно быть нормальное давление в системе?

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 9:20

Сообщение


Группа: Участники форума
Сообщений: 19100
Регистрация: 8.8.2007
Из: Vilnius
Пользователь №: 10542

Одноэтажное здание - достаточно 1,5 бар

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 17:09

Сообщение


Группа: Участники форума
Сообщений: 47
Регистрация: 25.7.2010
Из: Горловка
Пользователь №: 65984

Всем привет. Вчера поискал , почитал инфу по гидроразделителям. Преимущества канечно очевидны... Сегодня пошел по рынку и магазинам узнавать про него.Продавцы смотрят на меня как на клоуна. Вобщем ни у кого не нашел.... Один сказал... не видел этот разделитель но нафиг он тебе нужен, поставь лучше вместо ручных винтелей на подачу в каждый радиатор - атоматические, которые сами держат температуру на радиаторе. И показывает какие у него есть в наличии....
Думаю ладно. Открыл сервисную книжку на котел - там 3 организации благо есть в моем городе обслуживающие котлы. (на каком уровне, правда вопрос). Звоню. Объясняю суть идеи. В ответ тоже самое: что-что? какой разделитель? ааа... это наверное коллектор гребенка... Так нафиг он тебе нужен))).
Звонки звонками, но мне кажется, что все-таки выгода от него, судя по информации есть и не малая... Такое дело... получается найти еще его нужно....

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 17:55

Сообщение

Звоним Платову?

Группа: Участники форума
Сообщений: 25572
Регистрация: 24.4.2009
Пользователь №: 32666

Ну так раз никто не ведает в вашей местности что это такое (если честно, то в нашей тоже никто не ведает wink.gif) - нарисуйте его самостоятельно, пусть монтажники изготовят, делов-то, да и покупать кусок трубы по такой цене... зачем? Есть шанс задать моду, быть на острие прогресса так сказать.

Сообщение отредактировал HeatServ - 26.7.2010, 18:00

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 18:26

Сообщение


Группа: Участники форума
Сообщений: 47
Регистрация: 25.7.2010
Из: Горловка
Пользователь №: 65984

Цитата(HeatServ @ 26.7.2010, 17:55)

нарисуйте его самостоятельно, пусть монтажники изготовят, делов-то


Так скорее всего и сделаю....
Получается что нужен 6 трубный разделитель? Просто в большинстве доков указан 4 трубный. Получается можно вварить еще два патрубка в 4 трубный? Или нужно расчитывать сразу 6 ? Вернуться в начало страницы



+Ответить с цитированием данного сообщения Гость_rtytЬ_ сообщение26.7.2010, 18:30

Сообщение


Guest Forum

Доброго времени суток)))

по гидроразделителям: поддерживаю идею изготовить самим, вопервых стоимость готового изделия по непонятным причинам просто заоблачная, вовторых - на самом деле грамотному сварщику делов на копейку... НО!!! учтите что есть определенные правила и расчеты гидравлических стрелок... поищите в Инете - 100% есть...

по необходимости гидроразделителя: не понял, а на кой ляд он тут нужен, при том, что вы как я понял не совсем с опытом... как по мне то котловой насос запросто прокачает ваши 2 ветки, ак балансирока системы "наощупь" займет не более ,чем день работы... я про нижние радиаторные краны...

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 18:30

Сообщение


Группа: Участники форума
Сообщений: 19100
Регистрация: 8.8.2007
Из: Vilnius
Пользователь №: 10542

У Вас, V1taLiy, проблема с головой, а не с котлом.....
Правильно на Вас смотрели нехорошим взглядом.....
Какие гидравлические разделители?
Я Вам посоветовал гребёнку и балансовые вентили, или даже один - на короткую ветку...
Гребёнка это кусок трубы, можете взять d40 и в него вварены два сгона - один на одну ветку, второй на вторую. Таких коллектора 2 штуки - один на подачу, другой на обратку... блин, быстрее нарисую, чем объяснять

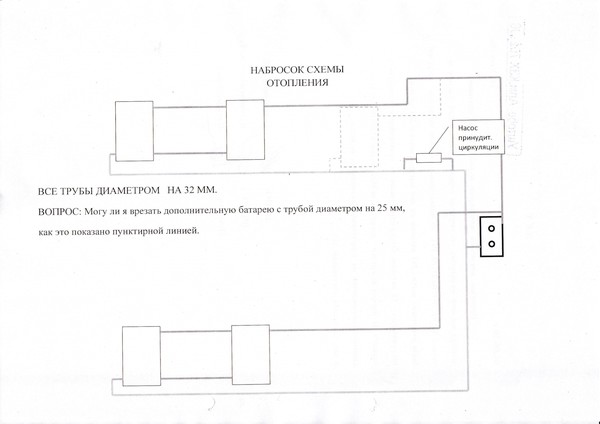

Эскизы прикрепленных изображений Прикрепленное изображение



Вернуться в начало страницы



+Ответить с цитированием данного сообщения Гость_rtytЬ_ сообщение26.7.2010, 18:34

Сообщение


Guest Forum

Цитата(jota @ 26.7.2010, 18:30)

У Вас, V1taLiy, проблема с головой, а не с котлом.....
Правильно на Вас смотрели нехорошим взглядом.....
Какие гидравлические разделители?
Я Вам посоветовал гребёнку и балансовые вентили, или даже один - на короткую ветку...
Гребёнка это кусок трубы, можете взять d40 и в него вварены два сгона - один на одну ветку, второй на вторую. Таких коллектора 2 штуки - один на подачу, другой на обратку... блин, быстрее нарисую, чем объяснять

ну ну... мудрый зеленый маленький человечек, потише на поворотах - человек совета просит - а вы про голову...

з.ы. - я бы ваще советовал просто тройники (тока диаметры подобрать с умом на 2ухтрубку), вместо дУ40)))

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 18:41

Сообщение


Группа: Участники форума
Сообщений: 47
Регистрация: 25.7.2010
Из: Горловка
Пользователь №: 65984

jota ....ладно, ладно, конструктивное обсуждение лучше оскорблений. Тем более что, отсутствие геммороя при конструировании еще не гарантирет его непоявление в дальнейшем. Я хочу оптимальное решение а не быструю сборку. Оптимальным привык называть решение в котором все его компоненты четко сбалансированы и определены. Идеально если решение подразумевает самокоррекцию и минимальное вмешательство в дальнейшем

Вернуться в начало страницы



+Ответить с цитированием данного сообщения сообщение26.7.2010, 18:42

Сообщение


Группа: Участники форума
Сообщений: 19100
Регистрация: 8.8.2007
Из: Vilnius
Пользователь №: 10542

Цитата(rtytЬ @ 26.7.2010, 18:34)

человек совета просит - а вы про голову...


Человек предлагает идеи и не обращает внимание на то что ему советовали.... Вы тему сначала прочтите.....
Я и сам не прочёл сначала.... biggrin.gif
Бредовые идеи насчёт гидравлического разделителя выбросьте сразу - люди не ведают о чём говорят....
Насчёт головы, извините, не прочёл те советы что Вам надавали.... у меня бы тоже мозг перегрелся.
То что я Вам предложил просто, надёжно и не испортится

Сообщение отредактировал jota - 26.7.2010, 18:48

Вернуться в начало страницы



+Ответить с цитированием данного сообщения
3 страниц V   1    Добавить ответ в эту темуОткрыть тему

1 чел. читают эту тему (гостей: 1, скрытых пользователей: 0)

Пользователей: 0


Реклама



Последние сообщения Форума



Источник: http://forum.abok.ru/index.php?showtopic=51524



Отопление частного дома на два крыла схемы фото



Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Отопление частного дома на два крыла схемы

Похожие записи:
