В данном предложении даны краткие характеристики всех станков для обработки пенопласта, которые мы уже с успехом производим, а также станков, которые мы готовы изготовить по Вашему запросу и техническому заданию.

Станок фигурной резки пенопласта — термоплоттер ЧСФР-2D-02.12.06

Данный станок фигурной резки пенопласта применяется для создания объёмных (двухмерных) рекламных надписей, логотипов, различной символики и т. д. Максимальный размер листа: толщина 200 мм, длина, ширина: 1200 × 600 мм.

Точность отработки контура: 0,1 мм!

  • Стоимость: 16250,00 грн с НДС.
  • Срок изготовления 20…30 дней.
  • Условия изготовления: 50% предоплата.
  • Пуско-наладка и обучение на производстве у Покупателя: 10% от стоимости.
  • Гарантийное обслуживание: 1 год.
Станок фигурной резки пенопластаСтанок фигурной резки пенопластаСтанок фигурной резки пенопласта

Стол фигурной резки пенопласта — термоплоттер СФР-3D.11.11.13

Самый простой и дешевый из всех подобных 3D станков. Несущая конструкция выполнена из профильных труб.

Станок фигурной резки пенопласта СФР-3D.11.11.13-А

Отличается от СФР-3D.11.11.13 тем, что горизонтальные направляющие и подвижный портал с вертикальными направляющими изготовлен из алюминиевого профиля (пр-ва Турции).

Низкобюджетное исполнение. Способны выполнять самые распространенные задачи для подобных станков.

  • СФР-3D.11.11.13 Стоимость: 18900,00 грн с НДС.
  • СФР-3D.11.11.13-А Стоимость: 19700,00 грн с НДС.
  • Срок изготовления 20…30 дней.
  • Условия изготовления: 50% предоплата.
  • Пуско-наладка и обучение на производстве у Покупателя: 10% от стоимости.
  • Гарантийное обслуживание: 1 год.
Стол фигурной резки пенопластаСтол фигурной резки пенопласта — термоплоттер СФР-3D.03.08.

Стол фигурной резки пенопласта — термоплоттер ЧСФР-3D-12.12.22СЛ

Станок представляет собой две, двух координатных системы, способных перемещаться независимо друг от друга. На время обработки они синхронизируются. Такое решение, несмотря на удорожание конструкции за счет шаговых двигателей (7 вместо 3), и драйверов (5 вместо 3), позволило сделать ее гибкой в плане настроек и удобной в плане транспортировки, использования.

Конструктивно станок выполнен в виде двух координатных рам, каждая из которых имеет свои ножки и может быть расположена на любом расстоянии от другой рамы.

Поворотный стол также оснащен своими ножками и выполнен как самостоятельный функциональный узел. Такое решение делает станок очень гибким в плане выполнения технологических операций, и удобным в использовании.

Преимущества термоплоттера ЧСФР-3D-12.12.22СЛ

  1. Гибкость использования по длине струны (500 мм…2500 мм);
  2. Удобство транспортировки (нет необходисости разборки-сборки);
  3. При необходимости, оборудование складывается без разборки до габаритов 1600 × 1700 × 1000 мм (в небольших производственных помещениях);
  4. Габаритную заготовку можно закатывать на тележке, подъемнике и т. д;
  5. Программа управления работает в среде эмуляции DOS (дополнительные функции: симуляция обработки в реальном времени, подсчет метража реза).

Среднебюджетное исполнение, перекрывает большинство термоплоттерных задач. Конструкция выполнена из алюминиевого профиля (пр-ва Турции).

  • Стоимость: 34000,00 грн с НДС.
  • Срок изготовления 30…45 дней.
  • Условия изготовления: 50% предоплата.
  • Пуско-наладка и обучение на производстве у Покупателя: 7% от стоимости.
  • Гарантийное обслуживание: 1 год.
Стол фигурной резки пенопласта

Термоплоттер ЧСФР-3D-12.20.35-П

В профессиональном исполнении, повышенная жесткость, прочность, еврокомплектующие.

Аналог ЧСФР-3D-12.12.22СЛ — 4 координаты+поворотный стол. Раздвижные рамы компактность, регулируемая длина струны (до 3500 мм) (+4 координатная обработка).

Данный термоплоттер по всем параметрам не уступает станкам лучших мировых производителей!

Основные отличия от ЧСФР-3D-12.12.22СЛ

Повышенная надёжность всех комплектующих (пр-ва Германии, Японии, Италии) и несущей конструкции (профиль пр-ва Германии), а также возможность работы струной длиной до 3500 мм. Значительно улучшенные программные функции. Более простой алгоритм работы станка. Повышенная точность, скорость, безопасность. Рабочее поле: 1200 × 2000 × 3500 мм

  • Стоимость: 68700,00…78600,00 грн с НДС. (по тех. заданию).
  • Срок изготовления 45…60 дней.
  • Условия изготовления: 50% предоплата.
  • Пуско-наладка и обучение на производстве у Покупателя: 7% от стоимости.
  • Гарантийное обслуживание: 1 год.
Стол фигурной резки пенопласта

Термоплоттер — фрезер ЧСФР-3D-12.20.15-ПФ

В профессиональном исполнении, повышенная жесткость, прочность, еврокомплектующие. 2координаты+поворотный стол+фрезерная балка. В исполнении плоттера применены шарико-винтовые пары ШВП.

Фрезерная функция в этом случае имеет малую динамику из-за конструкции. Можно фрезеровать «односторонние» 3D рельефы (барельефы). Глубина фрезерования будет зависеть от «вылета» инструмента с фрезерной головки.

  • Стоимость: 68700,00…78600,00 грн с НДС. (по тех. заданию);
  • Стоимость фрезерной балки (в зависимости от применяемого шпинделя): 20600,00…55000,00 грн с НДС;
  • Стоимость токарного 3D суппорта: 16000,00…20000,00 грн;
  • Срок изготовления 2…3 месяца;
  • Условия изготовления: 50% предоплата;
  • Пуско-наладка и обучение на производстве у Покупателя: 7% от стоимости;
  • Гарантийное обслуживание: 1 год.
Стол фигурной резки пенопласта

Пятикоординатный фрезерный станок ЧФР-5D-Ф

Пятиосевой станок на сервоприводах. Можно делать любые пространственные формы в пределах рабочего поля. Огромная производительность (до 1000 кадров в секунду — подачи до 20 м/мин). Минимальное рабочее поле: 1500 × 1500 × 2000 мм.

  • Стоимость: 550000,00…690000,00 грн с НДС. и выше (по тех. заданию);
  • Срок изготовления 5…7 месяцев;
  • Условия изготовления: пошаговая предоплата 20…30…30 и 20%;
  • Пуско-наладка и обучение на производстве у Покупателя: 7% от стоимости;
  • Гарантийное обслуживание: 1,5 года.
Стол фигурной резки пенопласта

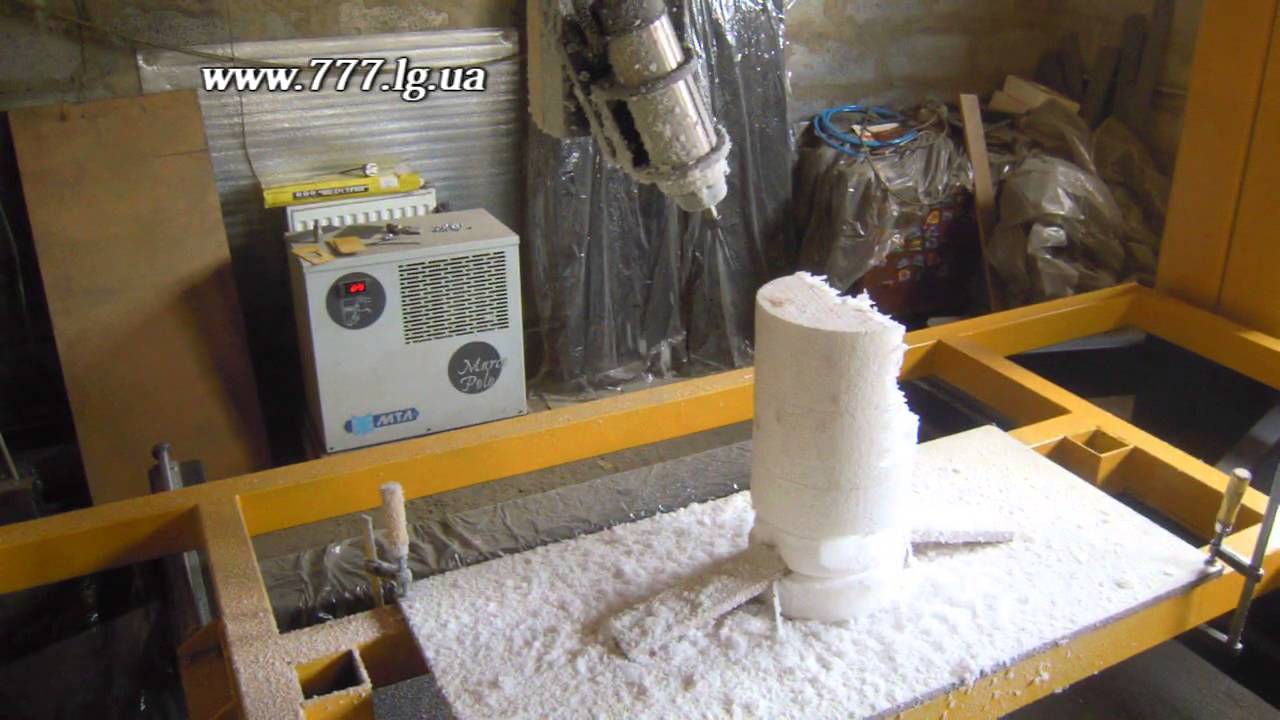

На фото показана обработка сегмента скульптуры.

Стол фигурной резки пенопласта

На фото показана скульптура в собранном виде, еще ниже скульптура полностью покрашена и установлена на фасаде.

Стол фигурной резки пенопласта

Скачать (2 Mb).
