На автомобиль ВАЗ 2170 Lada Priora устанавливают двигатель ВАЗ 21126 (рис. 5.1, 5.2), созданный на базе двигателя ВАЗ 2112. Увеличение рабочего объема двигателя мод. 21126 до 1,6 л по сравнению с рабочим объемом мод. 2112 достигнуто за счет увеличения хода поршня при неизменном диаметре цилиндра.
Блок цилиндров двигателя отлит из специального высокопрочного чугуна, что придает конструкции двигателя жесткость и прочность.
Протоки для охлаждающей жидкости, образующие рубашку охлаждения, выполнены по всей высоте блока цилиндров, это улучшает охлаждение поршней и уменьшает деформацию блока цилиндров от неравномерного перегрева. Рубашка охлаждения открыта в верхней части в сторону головки блока цилиндров. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала, крышки которых прикреплены болтами. В опорах установлены тонкостенные сталеалюминевые вкладыши, выполняющие функцию подшипников коленвала. В средней опоре выполнены проточки, в которые вставлены упорные полукольца, удерживающие коленвал от осевых перемещений.
По сравнению с блоком цилиндров двигателя мод. 2112 блок цилиндров мод. 21126 выше на 2,3 мм, высота от оси постелей коренных подшипников до верхней поверхности блока составляет 197,1 мм.
Коленчатый вал отлит из специального высокопрочного чугуна. Коренные и шатунные шейки вала прошлифованы. Для смазки шатунных вкладышей в коленчатом валу просверлены масляные каналы, закрытые заглушками. Для уменьшения вибрации служат восемь противовесов, расположенные на коленчатом валу. Радиус кривошипа коленвала двигателя мод. 21126 на 2,3 мм больше, чем у двигателя мод. 2112, за счет чего ход поршня увеличился с 71 до 75,6 мм. Для различия валов на одном из противовесов коленчатого вала двигателя ВАЗ 21126 отлита маркировка «11183».
На переднем конце коленчатого вала установлен масляный насос, зубчатый шкив ремня привода распределительных валов и шкив привода генератора со встроенным демпфером крутильных колебаний. На заднем конце коленчатого вала расположен маховик, отлитый из чугуна. На маховик напрессован стальной зубчатый обод.
Шатуны стальные, кованые, с крышками на нижних головках. Крышки шатунов изготовлены методом отрыва от цельного шатуна. Этим достигается более высокая точность установки крышки на шатун. В нижнюю головку шатуна установлены тонкостенные вкладыши, в верхнюю головку запрессована сталебронзовая втулка.
Поршни отлиты из алюминиевого сплава. На каждом из них установлены три кольца: два верхние компрессионные и нижнее маслосъемное. Днище поршней плоское, с четырьмя углублениями под клапаны, причем на поршнях двигателя мод. 21126 углубления увеличены по сравнению с углублениями двигателя 2112. Поршни охлаждаются маслом, для чего в опорах коренных подшипников установлены специальные форсунки. Они представляют собой трубки, в которых находятся подпружиненные шарики. Во время работы двигателя шарики открывают отверстия в трубках, и струя масла попадает на поршень снизу.
В двигателе мод. 21126 применен комплект «поршень-поршневые кольца-поршневой палец-шатун» уменьшенной массы (масса поршня снижена с 350 до 235 г, поршневого пальца - со 113 до 65 г, шатуна - с 707 до 485 г, всего комплекта - на 32%).
Масляный картер стальной, штампованный, прикреплен болтами к блоку цилиндров снизу.

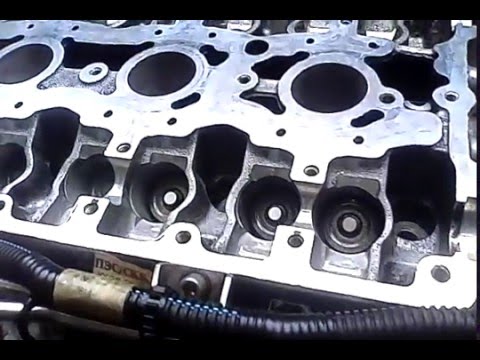

Головка блока, установленная сверху на блок цилиндров, отлита из алюминиевого сплава. В нижней части головки блока отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. В верхней части головки установлены два распредвала: один для впускных клапанов, другой - для выпускных. Головка блока цилиндров двигателя мод. 21126 отличается от головки мод. 2112 увеличенной площадью фланцев под впускной трубопровод и выполненными за одно целое с головкой блока стаканами свечных колодцев. Распределительные валы установлены в опорах, выполненных в верхней части головки блока, и в одном общем корпусе подшипников, закрепленном болтами на головке блока. Распределительные валы отлиты из чугуна. Шкивы распредвалов двигателя 21126 отличаются от шкивов двигателя 2112 смещенными на 2° метками установки фаз газораспределения.
Для уменьшения износа рабочие поверхности кулачков и поверхности под сальник термообработаны - отбелены. Кулачки распределительных валов через толкатели приводят в действие клапаны. Двигатель 21126 оснащен гидротолкателями клапанов, которые автоматически компенсируют зазоры в приводе клапанов. У двигателя мод. 21126 в процессе эксплуатации не нужно регулировать зазоры в клапанном механизме. В двигателе по четыре клапана на цилиндр: два впускных и два выпускных.
Направляющие втулки и седла клапанов запрессованы в головку блока цилиндров. Направляющие втулки, кроме того, снабжены стопорными кольцами, удерживающими их от выпадания. На направляющие втулки установлены маслосъемные колпачки, уменьшающие попадание масла в цилиндры.
На каждом клапане установлено по одной пружине. Распределительные валы приводятся в действие резиновым зубчатым ремнем от коленчатого вала.
Крышка головки блока цилиндров выполнена из алюминия. Стык крышки с головкой блока цилиндров уплотнен прокладкой.
Крышка головки блока цилиндров двигателя 21126 отличается от крышки 2112 отсутствием площадки для крепления модуля зажигания и наличием отверстий для крепления индивидуальных катушек зажигания рядом со свечными колодцами.
Система смазки двигателя комбинированная: разбрызгиванием и под давлением. Под давлением смазываются коренные и шатунные подшипники, опоры распределительных валов. Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика давления масла и масляных каналов.
Система охлаждения двигателя состоит из рубашки охлаждения, радиатора с электровентилятором, центробежного водяного насоса, термостата, расширительного бачка и шлангов.
Система питания двигателя включает в себя электрический топливный насос, установленный в бензобаке, дроссельный узел, фильтр тонкой очистки топлива, регулятор давления топлива, форсунки, топливные шланги. Отличия элементов системы питания двигателя мод. 21126 от двигателя мод. 2112:
- топливная рампа трубчатой формы без обратного слива топлива изготовлена из нержавеющей стали вместо алюминиевого сплава;
- топливные форсунки уменьшенного размера невзаимозаменяемы с прежними;
- регулятор давления топлива измененной конструкции установлен в модуле топливного насоса, а не на топливной рампе;
- в дроссельном узле отсутствует отверстие, соединяющее воздухоподводящий рукав с модулем впуска в обход дроссельной заслонки. Изменена конфигурация фланца дроссельного узла.
В систему питания функционально входит система улавливания паров топлива с угольным адсорбером (см. «»), предотвращающая выход паров топлива в атмосферу.
Система зажигания состоит из индивидуальных катушек зажигания, установленных на крышке головки блока цилиндров, и свечей зажигания. Управляет катушками зажигания электронный блок управления (ЭБУ) двигателем. Установка индивидуальных катушек зажигания вместо модуля зажигания двигателя мод. 2112 позволила отказаться от высоковольтных проводов зажигания и улучшить технические характеристики и надежность системы.
Система вентиляции картера двигателя закрытая, с отводом картерных газов через сепаратор 8 (рис. 5.3) маслоотделителя, установленного в крышке 6 головки блока цилиндров, во впускную трубу. Далее картерные газы направляются в цилиндры двигателя, где сгорают. При работе двигателя на режиме холостого хода картерные газы поступают по шлангу 3 малого контура через калиброванное отверстие (жиклер) в корпусе дроссельного узла. На этом режиме во впускной трубе создается высокое разрежение, и картерные газы эффективно отсасываются в задроссельное пространство.
Жиклер ограничивает объем отсасываемых газов, чтобы не нарушалась работа двигателя на холостом ходу. При работе двигателя под нагрузкой, когда дроссельная заслонка частично или полностью открыта, основной объем газов проходит по шлангу 5 большого контура в воздухоподводящий рукав 4 перед дроссельным узлом и далее во впускной коллектор и камеры сгорания.
ПОЛЕЗНЫЕ СОВЕТЫ

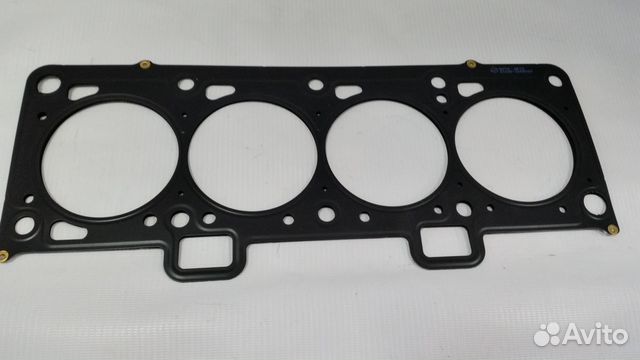

При известном навыке и внимательности многие неисправности двигателя и его систем можно довольно точно определить по цвету дыма, выходящего из выхлопной трубы. Синий дым свидетельствует о попадании масла в камеры сгорания, причем постоянное дымление — признак сильного износа деталей цилиндропоршневой группы. Появление дыма при перегазовках, после длительного прокручивания стартером, после долгой работы на холостом ходу или сразу после торможения двигателем указывает, как правило, на износ маслосъемных колпачков клапанов. Черный дым - признак слишком богатой смеси из-за неисправности системы управления двигателем или форсунок. Сизый или густой белый дым с примесью влаги (особенно после перегрева двигателя) означает, что охлаждающая жидкость попала в камеру сгорания через поврежденную прокладку головки блока цилиндров. При сильном повреждении прокладки головки блока цилиндров охлаждающая жидкость иногда проникает и в масляный картер, уровень масла резко повышается, а само масло превращается в мутную белесую эмульсию. Белый дым (пар) при непрогретом двигателе во влажную или холодную погоду - нормальное явление.
Довольно часто можно увидеть стоящий посреди городской пробки автомобиль с открытым капотом, испускающий клубы пара. Перегрев. Лучше, конечно, этого не допускать, почаще поглядывая на указатель температуры. Но никто не застрахован от того, что может неожиданно отказать термостат, электровентилятор или просто потечь охлаждающая жидкость. Если вы упустили момент перегрева двигателя, не паникуйте и не усугубляйте ситуацию. Не так страшен перегрев, как его возможные последствия. Никогда сразу же не глушите двигатель - он получит тепловой удар и, возможно, остыв, вообще откажется заводиться. Остановившись, дайте ему поработать на холостых оборотах, тогда в системе сохранится циркуляция жидкости. Включите на максимальную мощность отопитель и откройте капот. Если есть возможность, поливайте радиатор холодной водой. Только добившись снижения температуры, остановите двигатель. Но никогда сразу не открывайте пробку расширительного бачка: на перегретом двигателе гейзер из-под открытой пробки обеспечен. Не спешите, дайте всему остыть, так вы сохраните здоровье машины и ваше собственное здоровье.
Практически во всех инструкциях к автомобилю содержится рекомендация при пуске двигателя обязательно выжать сцепление. Эта рекомендация оправдана только в случае пуска в сильный мороз, чтобы не тратить энергию аккумуляторной батареи на проворачивание валов и шестерен коробки передач в загустевшем масле. В остальных случаях это просто рекомендация для того, чтобы автомобиль не тронулся, если по забывчивости включена передача. Этот прием вреден для двигателя, так как через выжатое сцепление на упорный подшипник коленчатого вала передается значительное усилие, а при пуске (особенно холодном) смазка к нему долго не поступает. Подшипник быстро изнашивается, коленчатый вал получает осевой люфт, трогание с места начинает сопровождаться сильной вибрацией. Для того чтобы не портить двигатель, возьмите в привычку проверять перед пуском положение рычага переключения передач и пускать двигатель при затянутом стояночном тормозе, не выжимая сцепление без крайней необходимости.
